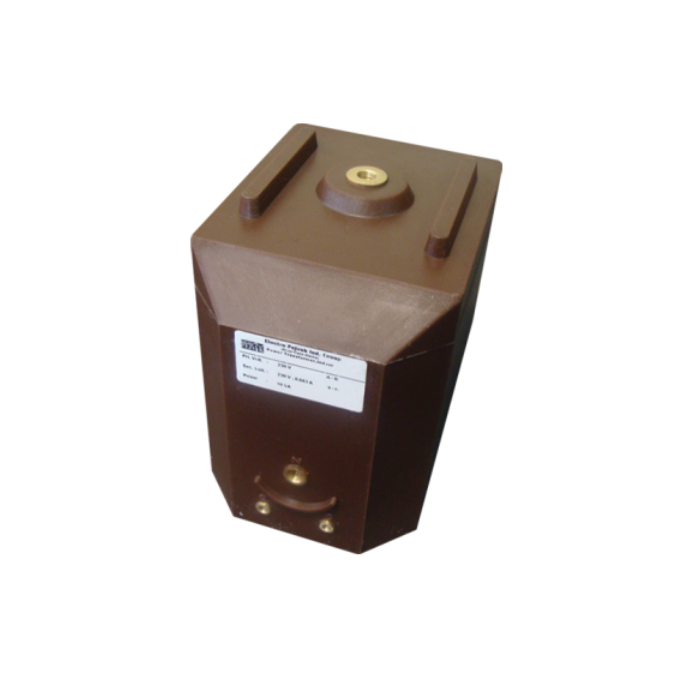

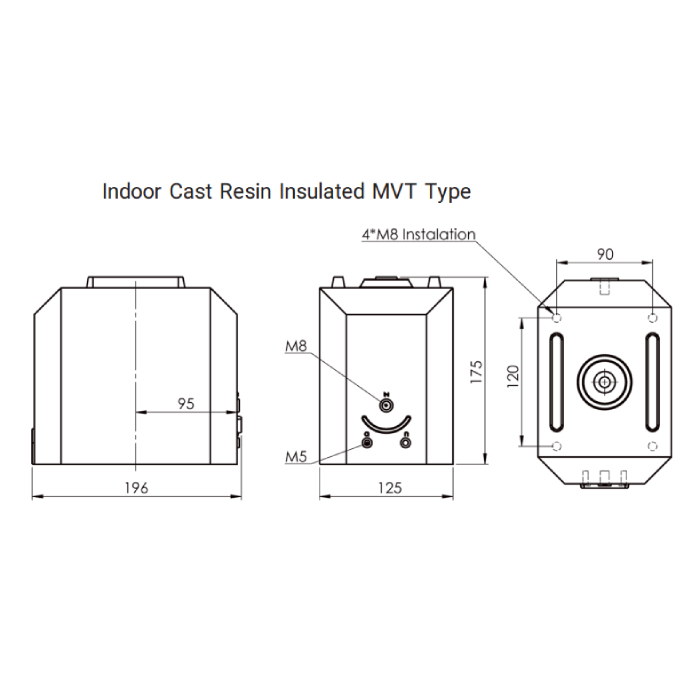

ترانسفورمر ولتاژ فشار متوسط MVT 3/1

ترانسفورمر ولتاژ چیست؟

«ترانسفورمر ولتاژ» ترانسفورماتور ولتاژ (VT) که ترانسفورماتورهای پتانسیل (PT) نیز نامیده می شوند، نوعی ترانس با اتصال موازی هستند. و به گونه ای طراحی شده اند که بار ناچیزی را برای منبع مورد اندازه گیری ارائه کنند و نسبت ولتاژ و رابطه فاز دقیقی دارند تا اندازه گیری دقیق ثانویه متصل شوند. ترانسفورماتور ولتاژ که به عنوان یک ترانس ابزاری تعریف شود و برای تبدیل ولتاژ از مقدار بالاتر به مقدار کمتر استفاده می شود. این ترانسفورماتور ولتاژ را به یک مقدار حد مطمئن کاهش می دهد که می تواند به راحتی توسط ابزار معمولی ولتاژ پایین مانند ولت متر، وات متر و متر وات ساعت و غیره اندازه گیری شود.

در حقیقت نام کامل پی تی(PT)،  Potential Transformer است و در خطوط انتقال بزرگ استفاده می شود. به این دلیل که ولتاژ بیشتری در خط انتقال بالا استفاده می شود. همانطور که می دانیم با کمک هیچ معیاری نمی توان ولتاژ 33 کیلو ولت یا 220 کیلو ولت را اندازه گیری کرد. بنابراین از PT استفاده می کنیم. و با تغییر از ولتاژ بالا به ولتاژ پایین. خروجی را با کمک PT اندازه گیری می کنیم.

انواع ترانسفورمر:

بطور کلی سه ​​نوع اصلی ترانسفورماتور  PT  وجود دارد: الکترومغناطیسی، خازنی و نوری. ترانسفورماتور الکترومغناطیسی یک ترانسفورماتور سیمی است. ترانس CVT یا خازنی که با نام ترانسفورماتور ولتاژ کوپل شده با خازن نیز شناخته میشود از یک تقسیم کننده ولتاژ خازنی استفاده می کند و ابزاری است که در سیستم قدرت به منظور پایین آوردن ولتاژ بالا و ارائه ولتاژ پایین در ترمینال خروجی برای اندازه گیری یا راه اندازی یک رله حفاظتی به کار برده میشود و به دلیل هزینه کمتر نسبت به نوع الکترومغناطیسی در ولتاژهای بالاتر کاربرد بیشتری دارد. ترانسفورماتور نوری از اثر فارادی، نور قطبی چرخان، در مواد نوری استفاده می کند.

نحوه اتصال ترانسفورمر ولتاژ

ترانس ولتاژ به صورت موازی به مدار متصل می شود. سیم پیچ های اولیه ترانسفورماتور ولتاژ مستقیماً به مدار قدرتی که ولتاژ آن اندازه گیری می شود متصل می شود. پایانه های ثانویه ترانسفورماتور به ابزار اندازه گیری مانند ولت متر، وات متر و غیره متصل می شوند. سیم پیچ های ثانویه ترانسفورماتور ولتاژ به صورت مغناطیسی از طریق مدار مغناطیسی سیم پیچ های اولیه جفت می شوند.

ولتاژ ترمینال اولیه ترانسفورماتور برای 400 ولت تا چند هزار ولت و ترمینال ثانویه همیشه 400 ولت تعیین می شود. نسبت ولتاژ اولیه به ولتاژ ثانویه را نسبت تبدیل یا نسبت چرخش می گویند.
