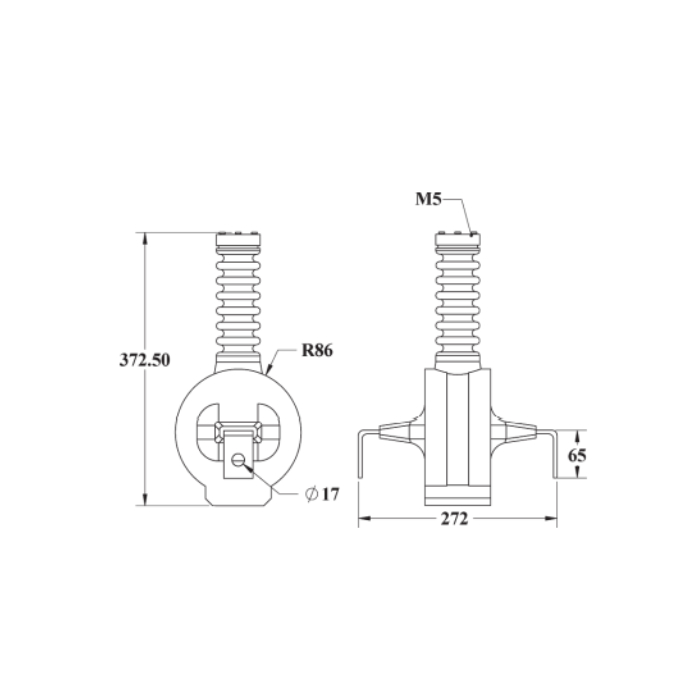

ترانسفورمر جریان فشار متوسط MBU

ترانسفورمر جریان: ترانسفورماتور جریان چیست؟

«ترانسفورمر جریان» ترانسفورماتور جریان نوعی وسیله است که برای اندازه‌گیری جریان‌های متناوب بزرگ با مقیاس کردن آن به مقدار کوچک‌تر، مطمئن‌تر و قابل اندازه‌گیری، استفاده می‌شود. به بیان دیگر، این وسیله جریان اولیه را از نظر بزرگی و فاز به یک مقدار ثانویه متناسب تبدیل می کند.

ترانسفورماتورهای جریان در اندازه ها و اشکال مختلف موجود هستند. که عموما به عنوان رابط بین جریان های بالا و دستگاه های اندازه گیری و حسگرها استفاده می شوند. آن ها همچنین به عنوان CT شناخته می شوند.

دلیل اهمیت ترانسفورماتور جریان –  ترانسفورمر جریان

ساختن دستگاه های اندازه گیری مانند آمپرمتر یا وات متر (کیلووات ساعت) و رله های حفاظتی که بتوانند صدها یا هزاران آمپر را نحمل کنند دشوار است. همچنین سطوح ولتاژ بالاتر اتصال این دستگاه ها را خطرناک می کند. با استفاده از CT می توان بر این موانع غلبه کرد.

نسبت تبدیل ترانسفورماتور جریان به گونه ای ساخته می شود که جریان بار کامل در آن، جریان ثانویه 5 آمپر یا 1 آمپر می دهد. یک ترانسفورماتور جریان به صورت سری به هادی حامل جریان و یک آمپرمتر به ثانویه آن متصل می شود. آمپرمتر طوری تنظیم شده است که بسته به نسبت تبدیل CT یک انحراف کامل با 5A یا 1A بدهد. مقیاس آمپرمتر با توجه به نسبت تبدیل تنظیم می شود.

اصول کار ترانسفورماتور جریان

یک جریان متناوب به بخش اصلی ترانسفورماتور منتقل می شود. دستگاه اندازه گیری / حسگر / حفاظت به بخش ثانویه آن متصل می شود. بخش اصلی یک CT معمولاً فقط یک چرخش دارد، که چیزی نیست جز هادی حامل جریان که از دریچه آن عبور می کند.

بخش ثانویه ترانسفورماتور بسته به میزان جریانی که باید کاهش یابد، دارای پیچ های زیادی است. سیم پیچ ثانویه به دور یک هسته فرومغناطیسی چند لایه پیچیده می شود و دستگاه های اندازه گیری می توانند به انتهای آن متصل شوند.

انواع ترانسفورماتور جریان بر اساس ساخت

ترانسفورماتورهای جریان بر اساس نوع ساختمان به سه نوع زیر طبقه بندی می شوند:

• سی تی پنجره ای یا سی تی حلقوی (Toroidal)
• سی تی نواری  (Bar)
• ترانسفورماتور Wound
